F9-28型尾气不锈钢风机
产品简短介绍:F9-28型尾气不锈钢风机

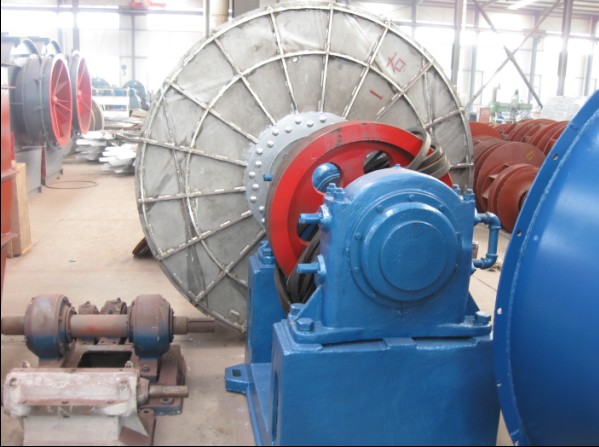

F9-28型尾气不锈钢风机

LF28-12型复合肥专用防腐尾气风机
一、   概述
LF28-12型复合肥专用防腐尾气风机是专门为喷浆造粒系统强腐蚀尾气引风而设计,该种专用尾气风机的气动性能,有效率高、噪声低、性能曲线平坦、流量调节范围大、高效区宽广等优点。作为为化肥(复合肥)生产工业混合酸尾气输送而设计制作的专用风机,根据介质的温度及混合酸强腐蚀性,风机材质选用国外进口的US316L;输送介质的温度一般不超过80℃,介质中所含的尘土及硬质颗粒不大150mg/m³.
二、   风机的型式
1.本风机为单吸入,亦可制成双吸型式。规格有LF28-12№12.5D,LF28-12№14D,LF28-12№16D,LF28-12№18D,LF28-12№20D 共五种。
2.本风机在旋向上可以制作成右旋或左旋两种型式。从电机一端正视,如叶轮按顺时针方向旋转称为右旋风机,以“右”表示;反则称为左旋风机,以“左”表示。
3.风机的出口位置以机壳的出口角度表示,无论左旋或右旋均可制作成0º、45º、90º、135º、180º、225º
共六种角度。
三、结构
   该种专用尾气风机主要由叶轮、机壳、进风口、传动组等组成。
1. LF28-12型专用尾气风机叶轮的叶片经过特殊设计,叶轮成型后经过静、动平衡校正,运转平稳可靠,并有优越的气动性能。
   2. 机壳制作成蜗型,为安装及检修方便,在风机中心水平方向将机壳切为上下两部分。
   3.进风口制作成收敛式流线型的整体结构,用SUS316L的螺栓与前盖板组固定。
   4.传动组由主轴、轴承箱、联轴器等组成。主轴根据用途不同,可用优质钢或耐热钢并经过热处理制成,所有与介质接触的位置,全部有SUS316L的防护套。轴承箱内部采用稀油润滑,并采用水冷。
四、性能的选择与应用
本风机的性能按风机的无因次工况点性能表换算。
全压:P=Ψρu²(Pa)
流量;Q=ЛD²Ψ(m³/h)
设计和使用单位根据选用造粒机的规格,从性能表中确定风机的规格及所需功率选用电机,亦可选用其他型号的电机,但转速和功率应适当,并经过严格计算取得我方许可,在定货时专门注明。
风机出厂检查性能是所需流量时全压值的偏差不低于设计全压值的5%(以标准状况下风机性能测试为准)。
五、安装、调试、使用、维修
1.安装前应对风机各部件进行全面的检查,检查机件是否完整,冷却水管是否畅通,轴承座是否漏水,叶轮与机壳的旋转方向是否一致,各部分连接是否紧密,叶轮轴承等主要部件有无损伤,传动组的主轴转动是否灵活等等。
2.安装是时,注意检查机壳,壳内不应有掉入和遗留的工具及杂物,在一些结合上,为了防止生锈,减少拆卸困难,应涂上一些润滑脂或机械油。风机与地基及进出口管道连接时应调整,使之自然吻合,不得强行连接,更不许将管道的重量加在风机上,并应注意保证风机的水平位置。两轴承必须清洗干净并重新注入新油。另应特别注意在高温状态下管道的热膨胀量,绝不允许因用户安装管道在热膨胀下管道顶坏风机。
3.安装后,试拨传动组,检查转动是否过紧与碰撞现象,发现不妥之处必须调整妥当。
4.全部安装完毕,在总检合格后,才能进行试运转。
由于风机所需功率是按性能表对应温度计算选配的,试运转时,若气体温度大大低于上述温度,应关闭进风阀门,以免烧坏电机;启动后,阀门逐渐打开,并将电流控制在额定范围内。如果用户配备相应的变频器时,则无需调风门,并且有利于启动、利于运行中自动调节风量。更为重要的是:由于尾气风机是整个大系统气体运行的唯一依赖,整个喷浆造粒系统在运行中要始终保持微负压状态下的动态平衡,因此要时刻根据系统要求进行调节风量风压,变频器则更加方便;同时,由于该专用尾气风机的电机是整个系统中最大的电机,应用变频器节约电力而减少运行成本非常明显。因此全国各地的用户几乎全部配备了变频装置。新安装的风机运转时间不得少于2小时,修理安装的试运转时间不少于30分钟,如无异常现象,方可正式使用(试运转中轴承温升不得超过40℃)。
5.风机启动前,应进行下列准备工作:
①关闭进风阀门(配有变频器时,无调风门);
②检查风机各部件的间隙尺寸,转动部分与固定部分有无碰撞及摩擦现象;
 ③在叶轮的半径方向,联轴器或皮带轮附近均不许站人,联轴器或皮带轮应加装安全护罩(用户自制);
④检查轴承润滑剂是否加足(稀油润滑时,将油加至油位观察窗中心水平线略多一些即可。低于水平线主轴部位达不到润滑目的,高于水平线太多则轴承箱散热不良)
⑤接通冷却水管,能有自来水流通即可。
⑥当风机启动达到正常转动时,逐渐开大阀门直到规定负荷为止。如发现风机有剧烈振动、撞击、轴承温度迅速上升、电动机发烧等现象时,必须紧急停车,查明原因。
⑦为了避免由于维修不当而引起的人为故障或事故的发生,预防风机及电动机各方面自然事故的发生,充分发挥设备的效能,延长设备的使用寿命,必须加强对设备的维护保养工作:
a据使用的具体情况,定期清除设备内部,特别是叶片的积灰和污垢,以防止不平衡引起振动并损坏设备。
b风机使用过程中,若发现润滑油变质,必须进行更换外,建议每个月更换一次。
c风机在运转过程中,应经常检查轴承部位温度是否正常,温升不大于40℃表温不大于70℃为宜。
d为确保人身安全,风机的维护必须在停车时进行。
