XQI、XQⅡ斜槽高压离心鼓风机
产品简短介绍:临沂扬帆风机|山东省临沂市风机厂|脱硝稀释风机|高温稀释风机|离心通风机|氧化风机|高压风机|木业除尘设备|脱硝设备~~~

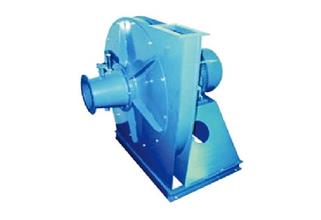

XQI、XQⅡ斜槽高压离心鼓风机



XQIXQII型斜槽高压离心通风机

1.       风机用途

XQI型、XQII型高压离心通风机是专为水泥窑系统设计的斜槽风机。该风机还可用于各种化铁炉、熔炉、锻冶炉的鼓风,也适用于输送空气及无腐蚀型、不自然、不含有粘性物质的气体。输送介质温度不超过80°,介质中所含的尘土及硬质颗粒不大于150mg/m3

2.风机形式

   1)、XQI型、XQII型风机均为单吸入风机,传动方式为A式传动。

   2)、XQI型、XQII型风机均可制成顺时针旋转或逆时针旋转两种形式,从电动机一端正视,如叶轮按顺时针方向旋转,称顺旋风机,以“顺”表示;按逆时针方向旋转,称逆旋风机,以“逆”表示。

   3)、风机出口位置以机壳出口角度表示。“顺”“逆”风机均可制成0°、45°、90°、135°、180°五种角度。

3.结构特点

   XQI型、XQII型高压离心通风机由叶轮、机壳、进风口、机座等组成。

1)              叶轮:叶型按新的高效前向风机理论进行设计。叶轮成形后经静、动平衡校正,因此运转平稳可靠。

2)              机壳:用普通钢板焊接正蜗形壳体。

3)              进风口:用普通钢板焊接成收敛式流线形结构,流动性能好。

4.性能与选择

   XQI型、XQII型风机性能表中的性能参数是按温度t=20℃,大气压力P=101325Pa,气体密度=1.2Kg/m3状态下的空气进行计算的。若使用条件与上述条件不符合,性能参数应按相关参数计算。



XQI型、XQII型风机性能参数表

型号

机号

转速

r/min

序号

流量

全压

所需功率

电动机

功率

m3/h

Pa

KW

型号

KW

XQ

4.8A

2840

1

232

5028

0.734

Y801-2

0.75

2

325

5269

0.923

Y802-2

1.1

3

418

5422

1.16

Y90S-2

1.5

4

511

5466

1.38

Y90S-2

1.5

5

604

5419

1.63

Y90S-2

2.2

6

697

5226

1.91

Y90S-2

2.2

7

790

5082

2.20

Y100L-2

3.0

8

883

4828

2.44

Y100L-2

3.0

XQ

5.4A

2840

1

330

6363

1.32

Y90S-2

1.5

2

463

6669

1.66

Y90S-2

2.2

3

595

6862

2.09

Y90S-2

2.2

4

728

6918

2.49

Y90S-2

3.0

5

860

6858

2.94

Y100L-2

3.0

6

992

6690

3.44

Y112M-2

4.0

7

1125

6422

3.96

Y90S-2

4.0

8

1257

6110

4.40

Y132S1-2

5.5

XQ

4.7A

2840

1

585

5187

1.44

Y90S-2

1.5

2

747

5287

1.77

Y90S-2

2.2

3

908

5416

2.13

Y90S-2

2.2

4

1069

5469

2.48

Y90S-2

3.0

5

1231

5416

2.85

Y90S-2

3.0

6

1392

5351

3.24

Y90S-2

4.0

7

1554

5187

3.62

Y90S-2

4.0
